Ontwerp hoofddraagconstructie JCvSZ – Scheveningen

In opdracht van het consortium dpcp heeft IMd Raadgevende Ingenieurs de hoofddraagconstructie ontworpen voor het tijdelijke Justitieel Centrum voor Somatische Zorg (JCvSZ) te Scheveningen, naar ontwerp van cepezed architecten.

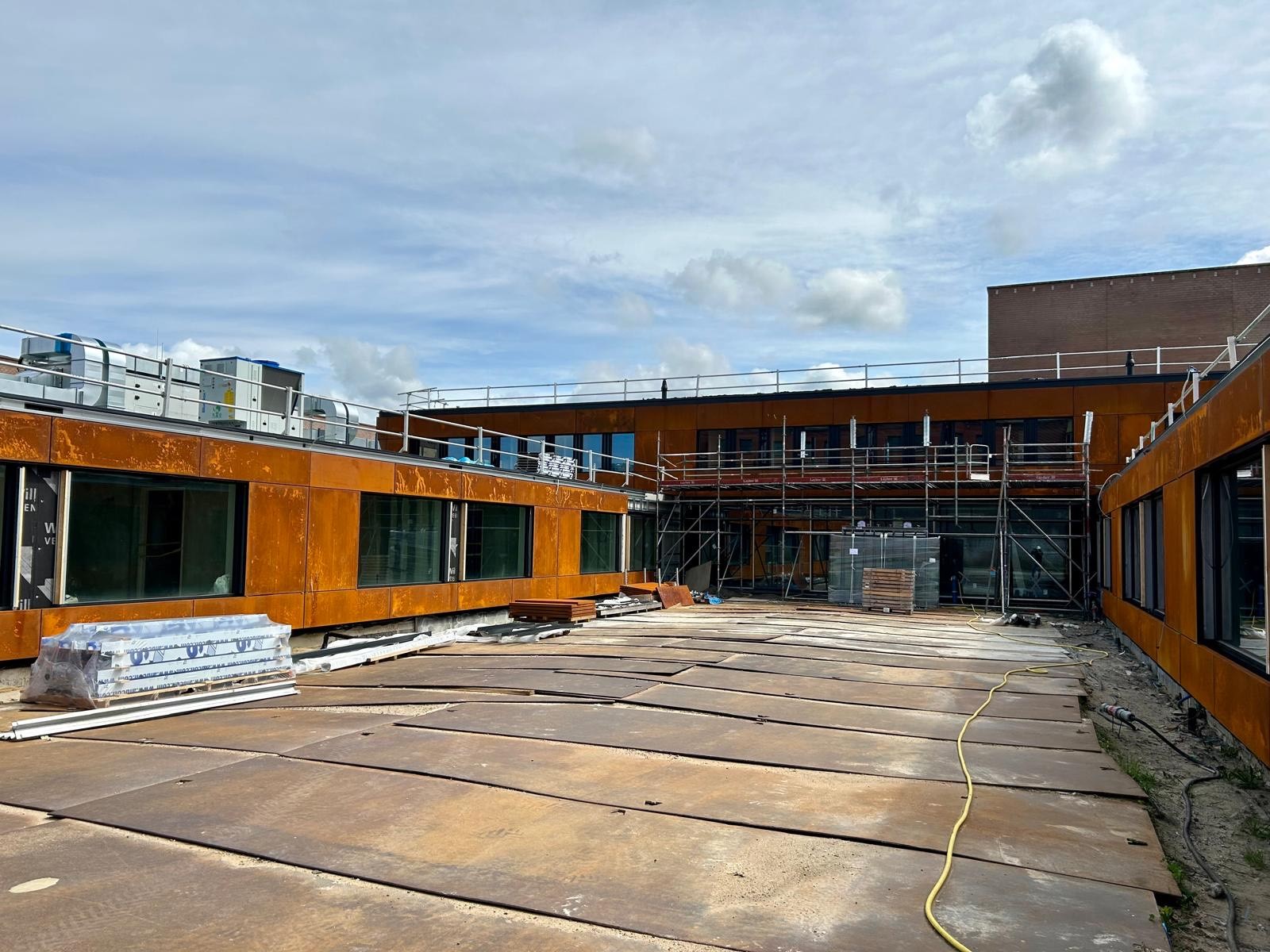

Het gebouw bestaat uit een tweelaags hoofdvolume van ca. 65 x 15 m, met algemene ruimten en kantoren, en drie haaks daarop geplaatste éénlaagse vleugels van ca. 33,6 x 12 m met verpleegkamers.

Tweedelige hoofdbebouwing
De constructie van het hoofdvolume bestaat uit kolommen en geïntegreerde liggers waarop kanaalplaten zonder druklaag zijn geplaatst. Dit maakt de constructie licht, demontabel en flexibel indeelbaar. Door vlakke vloeren kunnen installaties eenvoudig worden verplaatst en wordt de verdiepingshoogte beperkt, wat materiaal bespaart. De afzonderingskamers op de verdieping zijn prefabbeton­cellen geplaatst op dempers.

Éénlaagse vleugels
De vleugels bestaan uit dragende houtskeletbouwgevels en twee stalen middendraaglijnen. Waar mogelijk dragen de liggers af op de prefab betonconstructie van de natte cellen. Houten dakelementen overspannen de ruimte tussen de draaglijnen. Installatieruimten op het dak zijn zo ontworpen dat ze direct op de draaglijnen rusten.

Duurzaamheid en Natura 2000
Vanwege de nabijheid van een Natura 2000-gebied is sterk ingezet op beperking van stikstofuitstoot. Materialen zijn via een logistieke bouwhub en elektrisch transport aangevoerd. Op de bouwplaats is gebruikgemaakt van elektrisch materieel; het ontwerp is hierop afgestemd (o.a. kanaalplaatmaten en paalsysteem geschikt voor elektrisch heien).
